Dobór metody NDT do weryfikacji stanu technicznego rurociągów w instalacjach przemysłowych

Ciągła eksploatacja rurociągów stalowych w instalacjach przemysłowych wiąże się z nieuniknionym ryzykiem powstawania ukrytych wad materiałowych. Korozja uderza w infrastrukturę z dwóch stron, niszcząc zewnętrzne powłoki pod izolacją i trawiąc od środka ścianki narażone na kontakt z agresywnymi mediami. Naprężeniowe pękanie korozyjne oraz wżery rozwijają się najczęściej pod wpływem nagłych skoków ciśnienia i ekstremalnych temperatur roboczych. Zjawiska te początkowo pozostają niewidoczne gołym okiem, ale z czasem prowadzą do groźnych nieszczelności. Wczesne diagnozowanie usterek pozostaje jedynym skutecznym sposobem na zabezpieczenie ciągłości procesów w sektorze chemicznym, petrochemicznym i energetycznym. Stabilność całego zakładu produkcyjnego opiera się na systematycznym monitorowaniu stanu technicznego kluczowych elementów przesyłowych.

Przeczytaj również: Kotły na pellet – czy to rozwiązanie dla każdego budynku?

Ocena wad powierzchniowych i zapobieganie awariom

Wybór odpowiedniej techniki weryfikacji zależy przede wszystkim od lokalizacji spodziewanych defektów. Standardowe podejście rozdziela diagnostykę na ocenę stanu powierzchni i poszukiwanie nieciągłości w głębszych warstwach materiału. Metody penetracyjne PT skupiają się wyłącznie na identyfikacji pęknięć, porowatości i zawalcowań, które są otwarte na zewnątrz. Proces ten polega na aplikacji specjalnej cieczy wskaźnikowej wnikającej w mikroskopijne szczeliny. Po zmyciu nadmiaru substancji nanosi się wywoływacz, który wyciąga zabarwiony płyn na zewnątrz, tworząc wyraźny ślad. Rozwiązanie to sprawdza się doskonale na niemal każdym rodzaju materiału, ale omija wady ukryte wewnątrz struktury.

Przeczytaj również: Klimatyzator na ścianę – jak wpływa na komfort termiczny w domu?

Techniki magnetyczno-proszkowe MT umożliwiają ujawnienie defektów zlokalizowanych nieco głębiej, w strefie przypowierzchniowej. Diagnostyka ta wymaga podłoża ferromagnetycznego, co w przypadku wielu rurociągów przemysłowych nie jest żadną przeszkodą. Wzbudzone pole magnetyczne napotyka opór w miejscu występowania szczeliny, przyciągając drobiny żelaza i wyraźnie zarysowując kontur wady. Obie te metody wykazują pewne ograniczenie, ponieważ nie pozwalają na precyzyjną ocenę głębokości uszkodzeń ani pomiar ubytku samej ścianki.

Przeczytaj również: Pieceł na pellet z DGP: oszczędne ogrzewanie domu z rozprowadzeniem powietrza

Ograniczenie ryzyka nagłych pęknięć wymaga szerszego spojrzenia na całą infrastrukturę. Regularnie przeprowadzane badania nieniszczące pomagają wyeliminować liczbę nieplanowanych przestojów roboczych na liniach przesyłowych. Inżynierowie planują konieczne naprawy podczas standardowych przerw serwisowych, omijając kosztowne wstrzymania cyklu produkcyjnego. Taka strategia prewencyjna odczuwalnie wydłuża czas bezpiecznej eksploatacji zbiorników ciśnieniowych i rurociągów.

Ultradźwiękowe mapowanie korozji i weryfikacja spoin

Skomplikowane układy ciśnieniowe i rurociągi o dużej grubości ścianek wymuszają sięgnięcie po zaawansowane narzędzia pomiarowe. Klasyczna technika ultradźwiękowa UT sprawdza się przy standardowych inspekcjach, jednak ocena kondycji spoin o złożonej geometrii wymaga wykorzystania technologii Phased Array. Aparatura PAUT generuje sterowane elektronicznie wiązki ultradźwiękowe, które skanują materiał pod wieloma kątami jednocześnie. Wynik tego procesu przyjmuje formę czytelnego obrazu w projekcji B lub C, precyzyjnie odzwierciedlając położenie i rozmiar pęknięcia. Szybkość zbierania danych przy użyciu tej techniki wielokrotnie przewyższa możliwości konwencjonalnego sprzętu.

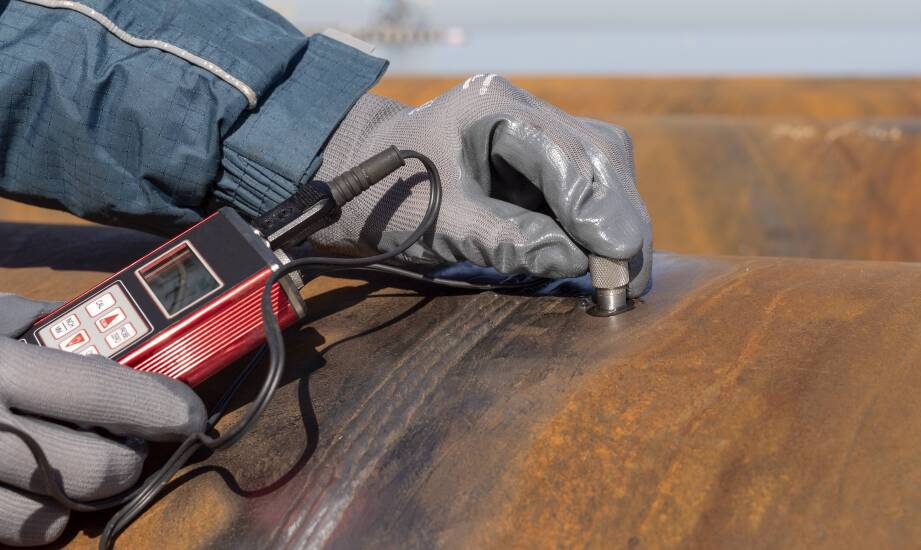

Poważnym wyzwaniem dla zakładów przemysłowych jest mapowanie ognisk korozyjnych wewnątrz pracujących instalacji. Wielokanałowe głowice ultradźwiękowe określają lokalne ubytki ścianek bez konieczności rozszczelniania układu. Urządzenia rejestrują degradację wywołaną erozją wewnętrzną lub postępującą korozją pod izolacją. Nowoczesne defektoskopy, stosowane w profesjonalnych badaniach rurociągów, wizualizują rozkład grubości materiału w czasie rzeczywistym. Zebrana dokumentacja od razu wskazuje sekcje wymagające natychmiastowej wymiany.

Zgromadzenie rzetelnych danych zależy w głównej mierze od umiejętności diagnosty odczytującego echa defektoskopowe. Bezwzględny wymóg angażowania personelu ze zweryfikowanymi kompetencjami wynika bezpośrednio z obowiązujących norm rynkowych. Certyfikacja zgodna z normą PN-EN ISO 9712 daje pewność, że operator właściwie skalibruje sprzęt i odróżni szumy strukturalne od rzeczywistych uszkodzeń. Doświadczenie inżynierów firmy Koli z Banina, która obok realizacji specjalistycznych inspekcji prowadzi własne centrum egzaminacyjne UDT-CERT, jednoznacznie potwierdza wagę ciągłego podnoszenia kwalifikacji zawodowych.

Kryteria doboru optymalnej technologii badawczej

Ostateczna decyzja o zastosowaniu konkretnej techniki zawsze wynika z analizy środowiska pracy rurociągu i specyfiki spawanego materiału. Elementy ferromagnetyczne z łatwym dostępem bada się najszybciej przy pomocy metody magnetyczno-proszkowej, skutecznie wychwytującej wady przypowierzchniowe. Analiza spoin ze stali austenitycznej lub metali kolorowych kieruje z kolei diagnostów w stronę roztworów penetracyjnych. Narzędzia te świetnie radzą sobie z detekcją otwartych uszkodzeń, ale nie informują o fizycznej utracie grubości ścianki.

Wykrywanie korozji od strony wewnętrznej oraz mapowanie głębokich pęknięć zmęczeniowych narzuca konieczność wykorzystania fal dźwiękowych. Technologia Phased Array rozwiązuje problemy przy skomplikowanych złączach spawanych oraz wszędzie tam, gdzie trudny dostęp wymusza skanowanie dużych powierzchni z jednego punktu. Obrazowanie wielokątowe niemal całkowicie eliminuje ryzyko przeoczenia krytycznych defektów materiałowych. Optymalna strategia utrzymania ruchu zakłada mądre łączenie komplementarnych metod diagnostycznych, co tworzy ostatecznie pełny obraz integralności instalacji przesyłowych.
